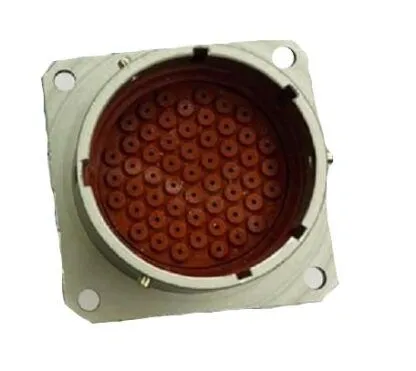

СНЦ23-55/33В-1-В вилка

Соединитель СНЦ23-55/33В-1-В представляет собой цилиндрическую низкочастотную вилку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия; 55 — количество контактов; 33 — условный размер корпуса; В — вид части (вилка); 1 — конструктивное исполнение (приборная часть без кожуха); В — всеклиматическое исполнение. Устройство предназначено для эксплуатации в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 250 В.

Конструкция включает металлический корпус и изолятор из карболита. Вилка оснащена 55 контактами с золотым покрытием и монтируется непосредственно на блок. Патрубок в данной конфигурации отсутствует. Изделие рассчитано на работу в температурном диапазоне от -60 до +85 °C.
