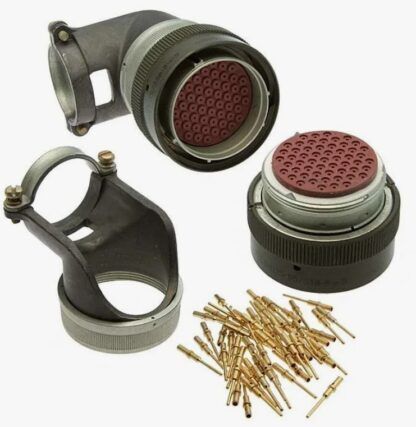

СНЦ23-55/33В-8-В вилка

Соединитель СНЦ23-55/33В-8-В представляет собой цилиндрическую низкочастотную вилку для монтажа на кабель. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 55 — количество контактов, 33 — условный размер корпуса, В — вид корпуса (вилка), 8 — конструктивное исполнение (кабельная часть с угловым кожухом), В — всеклиматическое исполнение. Изделие оснащено байонетным сочленением.

Корпус разъема выполнен из металла, изолятор изготовлен из карболита. Контактная группа состоит из 55 штырей с золотым покрытием. Конструкция предусматривает угловой патрубок. Соединитель рассчитан на работу при напряжении 250 В в диапазоне температур от -60 до +85 °C. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц.
