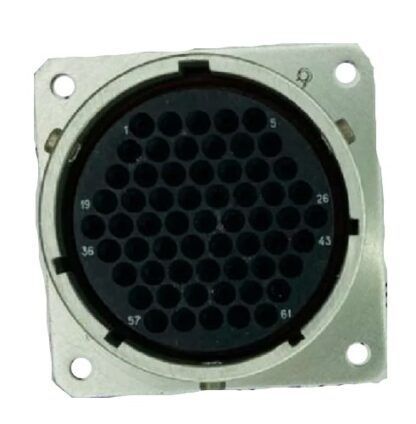

СНЦ23-61/36Р-1-В розетка

Соединитель СНЦ23-61/36Р-1-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 указывает на тип изделия, 61 — общее количество контактов, 36 — условный размер корпуса, Р — тип элемента (розетка), 1 — конструктивное исполнение (приборная часть без кожуха), В — всеклиматическое исполнение. Конструкция изделия предусматривает монтаж на блок без использования патрубка.

Корпус разъема выполнен из металла, изолятор изготовлен из карболита. Контактная группа розеточного типа имеет золотое покрытие. Соединитель рассчитан на работу при напряжении 250 В в температурном диапазоне от -60 до +85 °C. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц.
