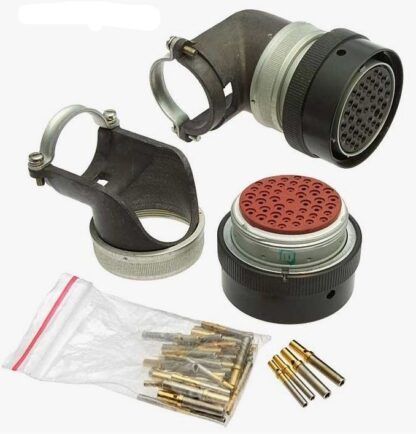

СНЦ23-61/36Р-8-В розетка

Соединитель СНЦ23-61/36Р-8-В представляет собой цилиндрическую низкочастотную розетку с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 61 — общее количество контактов, 36 — условный размер корпуса, Р — тип элемента (розетка), 8 — конструктивное исполнение (кабельная часть с угловым кожухом), В — всеклиматическое исполнение. Устройство предназначено для коммутации цепей постоянного и переменного тока до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Монтаж осуществляется на кабель, при этом патрубок имеет угловую конфигурацию. Контакты гнездового типа защищены золотым покрытием. Изделие эксплуатируется в диапазоне температур от -60 до +85 °C.
