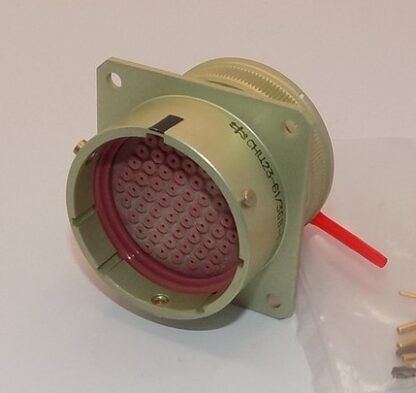

СНЦ23-61/36В-1-В вилка

Соединитель СНЦ23-61/36В-1-В представляет собой цилиндрическую низкочастотную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении 250 В. Байонетное сочленение обеспечивает коммутацию в радиоэлектронной аппаратуре. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 61 — количество контактов, 36 — условный размер корпуса, В — вилка, 1 — приборная часть без кожуха (патрубка), В — всеклиматическое исполнение.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты штыревого типа имеют золотое покрытие. Монтаж изделия осуществляется на блок. Соединитель сохраняет работоспособность в диапазоне температур от -60 до +85 градусов Цельсия.
