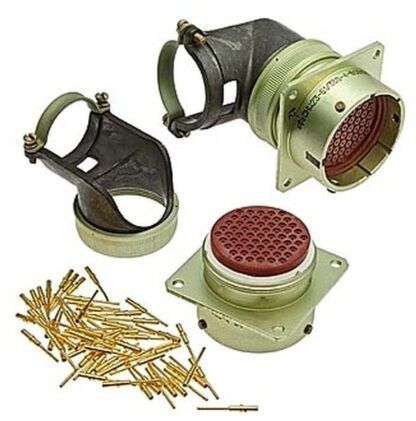

СНЦ23-61/36В-4-В вилка

Соединитель СНЦ23-61/36В-4-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 61 — общее количество контактов, 36 — условный размер корпуса, В — вилка (штыревой тип контактов), 4 — конструктивное исполнение (приборная часть с угловым кожухом), В — всеклиматическое исполнение. Устройство предназначено для работы в цепях постоянного и переменного тока до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты имеют золотое покрытие. Монтаж осуществляется на блок. Изделие оснащено угловым патрубком и рассчитано на эксплуатацию при температуре от -60 до +85 °C.
