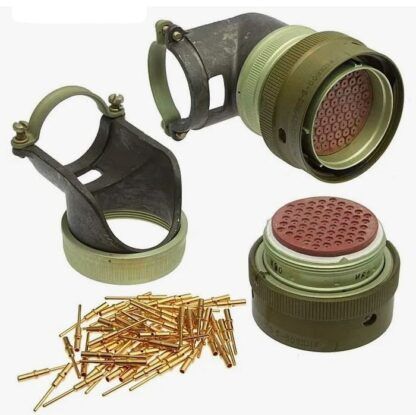

СНЦ23-61/36В-8-В вилка

Соединитель СНЦ23-61/36В-8-В представляет собой цилиндрическую низкочастотную вилку, предназначенную для коммутации цепей с напряжением до 250 В и частотой до 3 МГц. Байонетное сочленение обеспечивает фиксацию в радиоэлектронной аппаратуре. В обозначении СНЦ23 отражает серию, 61 указывает на число контактов, 36 — условный размер корпуса. Литера В определяет тип элемента как вилку, цифра 8 обозначает кабельную часть с угловым кожухом, а финальная В указывает на всеклиматическое исполнение.

Конструкция включает металлический корпус и карболитный изолятор. Контакты штыревого типа имеют золотое покрытие. Монтаж изделия осуществляется на кабель с использованием углового патрубка. Эксплуатация разъема допустима в температурном диапазоне от -60 до +85 °C.
