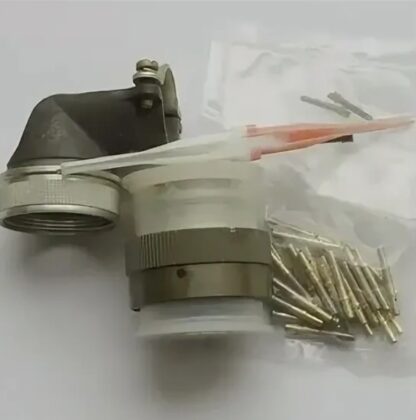

СНЦ23-7/18Р-4-В розетка

Соединитель СНЦ23-7/18Р-4-В представляет собой цилиндрическую низкочастотную розетку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 7 — количество контактов, 18 — условный размер корпуса, Р — тип контактов (розетка), 4 — конструктивное исполнение (приборная часть с угловым кожухом), В — всеклиматическое исполнение.

Конструкция включает металлический корпус и карболитный изолятор. Контакты имеют золотое покрытие. Изделие предназначено для работы в цепях постоянного и переменного токов до 3 МГц при напряжении 250 В и температуре от -60 до +85 °C. Монтаж осуществляется на блок.
