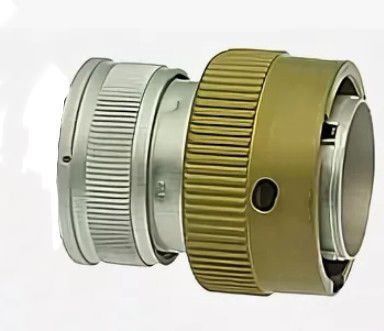

СНЦ23-7/18В-11-В вилка

Соединитель СНЦ23-7/18В-11-В представляет собой цилиндрический низкочастотный малогабаритный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии; 7 — число контактов; 18 — условный размер корпуса; В — вилка; 11 — конструктивное исполнение кабельной части без кожуха; В — всеклиматическое исполнение. Изделие предназначено для работы в цепях постоянного и переменного тока до 3 МГц при напряжении до 250 В.

Конструкция включает металлический корпус и карболитный изолятор. Внутри размещены семь штыревых контактов с золотым покрытием. Монтаж осуществляется на кабель. Патрубок в данной конфигурации отсутствует. Диапазон рабочих температур составляет от -60 до +85 °C.
