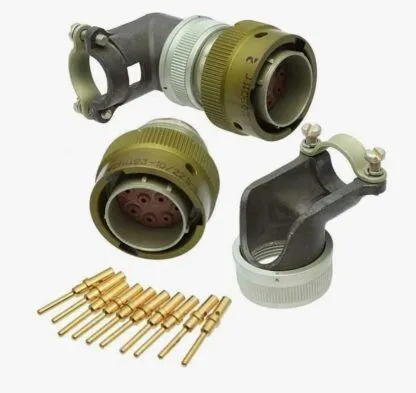

СНЦ23-7/22В-4-В вилка

Соединитель СНЦ23-7/22В-4-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 7 — количество контактов, 22 — условный размер корпуса, В — вид элемента (вилка), 4 — конструктивное исполнение (приборная часть с угловым кожухом), В — всеклиматическое исполнение. Устройство предназначено для коммутации электрических цепей постоянного и переменного токов до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты штыревого типа имеют золотое покрытие. Монтаж изделия осуществляется на блок. Угловой патрубок обеспечивает специфическое направление вывода кабеля. Соединитель рассчитан на эксплуатацию в диапазоне температур от -60 до +85 °C.
