| Тип входа | Однополярный (single-ended) |
| Интерфейс | SPI/QSPI/MICROWIRE/DSP-совместимый 4‑проводный сериальный интерфейс |
| Тип выхода | Последовательный синхронный цифровой интерфейс |
AD7091R-4BRUZ — это компактный 4‑канальный 12‑битный SAR АЦП с внутренней опорой 2,5 В и скоростью до 1 Мвыб/с, оптимизированный по энергопотреблению для автономных и батарейных систем.
Микросхема поддерживает широкий диапазон питания 2,7–5,25 В, имеет однополярные входы, гибкое управление режимами энергосбережения и последовательный SPI‑совместимый интерфейс, что упрощает интеграцию с микроконтроллерами и ПЛИС в измерительных и управляющих приложениях.
| Тип входа | Однополярный (single-ended) |
| Интерфейс | SPI/QSPI/MICROWIRE/DSP-совместимый 4‑проводный сериальный интерфейс |
| Тип выхода | Последовательный синхронный цифровой интерфейс |

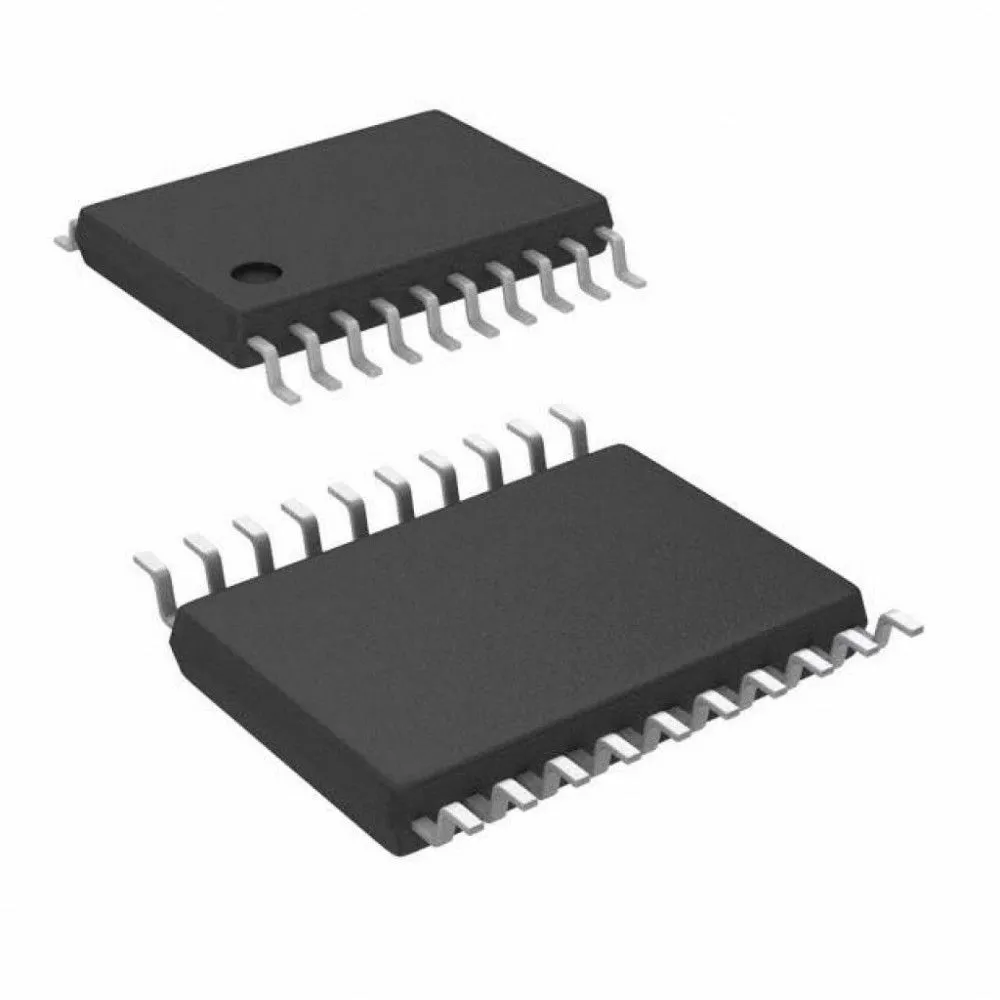

| Тип корпуса | 20-TSSOP |
| Архитектура | Последовательного приближения (SAR) |
| Разрядность | 12-битный |
| Число каналов | 4 аналоговых входных канала |
| Количество выводов | 20 |
| Напряжение питания | Однополярное 2.7 В ~ 5.25 В |
| Опорное напряжение | Внутреннее 2.5 В, типичный дрейф 5 ppm/°C |
| Точность / Разрешение | Интегральная нелинейность: тип. ±0.7 LSB, макс. ±1.0 LSB; SNR: тип. 70 dB при 10 кГц |
| Диапазон рабочих температур | -40°C ~ +125°C |
| Максимальная частота преобразования | 1 Мвыб/с (1 MSPS) |
Предлагаем AD7091R-4BRUZ Analog Devices, 12-битный многоканальный SAR АЦП на выгодных условиях с полной технической поддержкой. Проверим наличие, поможем подобрать аналог.
Получить коммерческое предложение или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
