| Тип входа | Истинно дифференциальный |
| Интерфейс | Высокоскоростной последовательный интерфейс SPI/QSPI/MICROWIRE/DSP |
| Тип выхода | Последовательный, совместимый с SPI/QSPI/MICROWIRE/DSP |
AD7262BSTZ-5 — высокоскоростной, двухканальный 12-битный SAR-АЦП с истинно дифференциальными входами и программируемым усилителем (PGA), обеспечивающий одновременную выборку двух каналов с частотой до 500 квыб/с на канал.
Встроенный опорный источник 2.5 В, гибкий последовательный интерфейс SPI-совместимого типа и широкий диапазон коэффициентов усиления упрощают подключение датчиков малых амплитуд.
Диапазон температур −40…+105 °C и корпус 48-LQFP делают микросхему пригодной для промышленных систем управления, сбора данных и мотор-контроля, где требуется точное позиционирование и обработка сигналов от аналоговых энкодеров.
| Тип входа | Истинно дифференциальный |
| Интерфейс | Высокоскоростной последовательный интерфейс SPI/QSPI/MICROWIRE/DSP |
| Тип выхода | Последовательный, совместимый с SPI/QSPI/MICROWIRE/DSP |

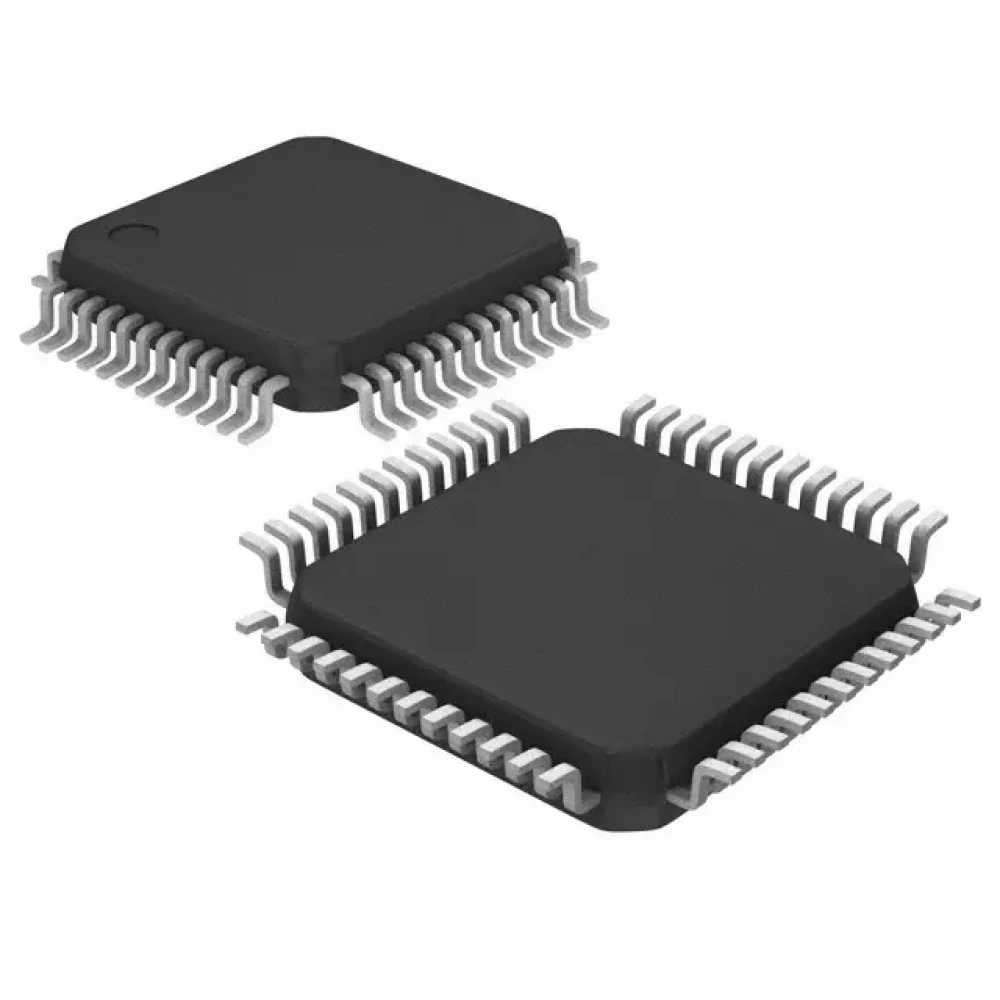

| Тип корпуса | 48-выводной LQFP (ST-48) |
| Архитектура | SAR (последовательного приближения) |
| Разрядность | 12-битный |
| Число каналов | 2 (двойной АЦП с одновременной выборкой) |
| Количество выводов | 48 |
| Напряжение питания | AVCC = 4.75 В ~ 5.25 В; CA_CBVCC/CC_CDVCC = 2.7 В ~ 5.25 В |
| Опорное напряжение | Внутреннее 2.5 В (с возможностью отключения) / внешнее 2.5 В |
| Точность / Разрешение | 12-битное разрешение; встроенная функция калибровки и программируемая подстройка усиления/смещения |
| Диапазон рабочих температур | -40°C ~ +105°C |
| Максимальная частота преобразования | 500 квыб/с на каждый встроенный АЦП |
Предлагаем AD7262BSTZ-5 Analog Devices, 12-Битный двухканальный SAR АЦП с одновременной выборкой и встроенным PGA на выгодных условиях с полной технической поддержкой. Проверим наличие, поможем подобрать аналог.
