| Package | 44-lead MQFP |
| Interface | Parallel, 14-bit data bus |
| Resolution | 14 bit |

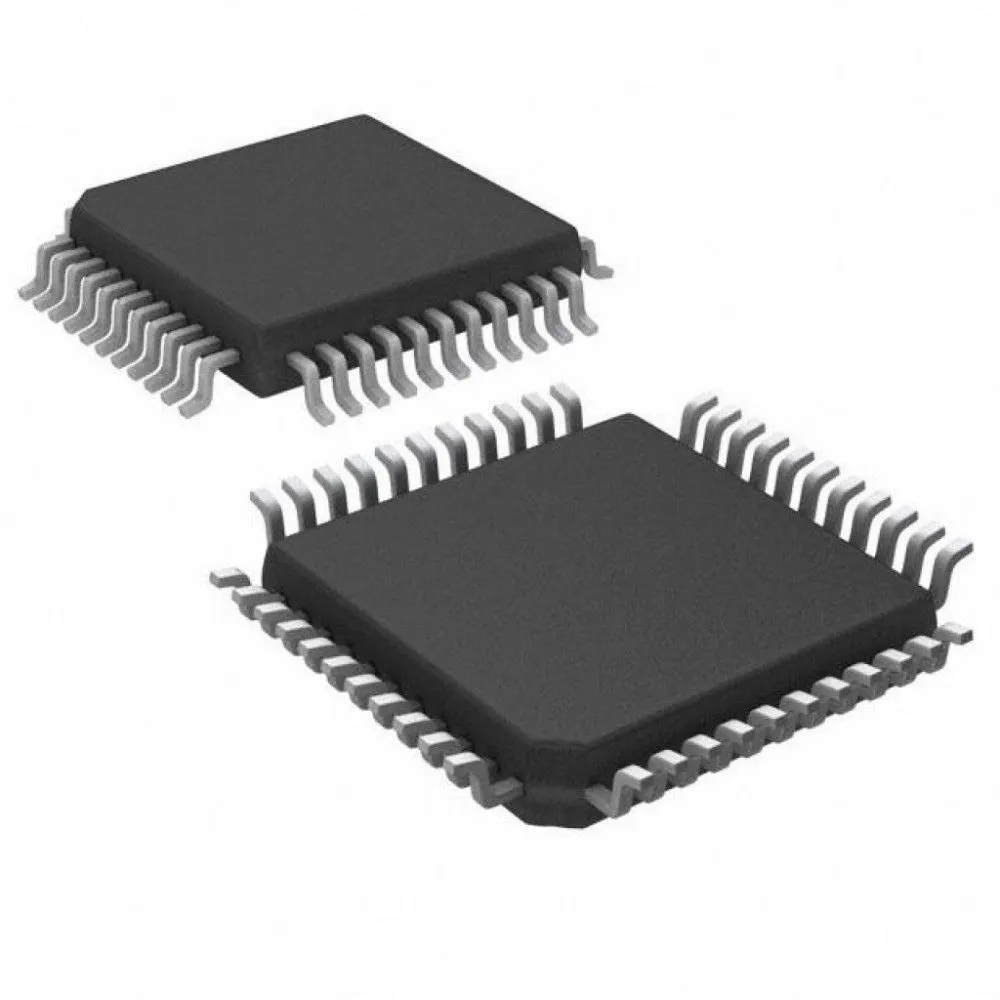

AD7841BSZ представляет собой восьмиканальный 14-разрядный ЦАП с буферизованными напряженческими выходами.
Устройство формирует выходной диапазон ±10 V при дифференциальных опорных напряжениях ±5 V.
Интерфейс параллельный 14-разрядный, с выбором канала по адресным линиям A0–A2 и сигналам CS, WR.
Каждый канал имеет выходной операционный усилитель с коэффициентом усиления 2 и возможностью ввода внешнего смещения через вывод DUTGND.
Питание осуществляется от симметричного источника ±15 V ±10%.
Микросхема выпускается в 44-выводном корпусе MQFP и предназначена для систем автоматизированного тестирования, измерительных и промышленных контроллеров.
| Package | 44-lead MQFP |
| Interface | Parallel, 14-bit data bus |
| Resolution | 14 bit |
| Output type | Voltage-output, buffered |
| Part number | AD7841BSZ |
| Architecture | Octal 14-bit, buffered voltage-output DAC |
| Manufacturer | Analog Devices, Inc. |
| Supply voltage | ±15 V ±10% |
| Number of channels | 8 |
| Output voltage range | ±10 V |
| Reference voltage range | ±5 V |
| Differential nonlinearity | ±1 LSB max |
| Clear function output level | User-defined voltage via DUTGND |
| Operating temperature range | -40°C to +85°C |
| Power consumption (typical) | 303 mW |
| Relative accuracy (INL), grade A | ±4 LSB max |
| Relative accuracy (INL), grade B | ±2 LSB max |
Предлагаем ЦАП Analog Devices AD7841BSZ, 14-разрядный, восьмиканальный, напряженческий выход на выгодных условиях с полной технической поддержкой. Проверим наличие, поможем подобрать аналог.
Получить коммерческое предложение или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
