| Корпус | TSSOP-16 (PW) |
| Интерфейс | 3-проводной SPI (частота до 50 МГц) |
| Архитектура | Резистивная матрица (String DAC) |
Четырёхканальный 16-разрядный цифро-аналоговый преобразователь напряжения с ультранизким уровнем помех.
Чип содержит встроенный высокостабильный источник опорного напряжения 2,5 В (дрейф 2 ppm/°C), буферный усилитель с рельсовым выходом, энергоэффективный 3-проводной SPI-интерфейс (до 50 МГц) и функции автоматического сброса.
Отличается минимальной энергией переходных помех (0,15 nV-s) и монотонностью по всему диапазону температур.
Работает от источника питания 2,7–5,5 В с потреблением 1 мА при 5 В.
Универсальное решение для систем управления, измерений и переносной аппаратуры.
| Корпус | TSSOP-16 (PW) |
| Интерфейс | 3-проводной SPI (частота до 50 МГц) |
| Архитектура | Резистивная матрица (String DAC) |
| Разрядность | 16 бит |
| Монотонность | 16-разрядная по всему диапазону температур |
| Размер корпуса | 6,4 × 5 мм |
| Ошибка смещения | ±5 мВ (минимум), ±8 мВ (максимум) |
| Цифровая подача | 0,15 nV-s (типичное) |
| Нелинейность (INL) | ±8 LSB (максимальное для DAC8565D) |
| Время установления | 8 мкс (типичное), 10 мкс @ ±0,003 % FSR |
| Количество каналов | 4 |
| Скорость нарастания | 2,2 В/мкс |
| Отношение сигнал-шум | 90 дБ (типичное) |
| Напряжение питания AVDD | 2,7–5,5 В |
| Напряжение питания IOVDD | 1,8–5,5 В |
| Логическая совместимость | 1,8–5,5 В |
| Ёмкостная нагрузка (RL=2 кОм) | 1000 пФ |
| Токовая нагрузка источника | ±20 мА |
| Диапазон рабочих температур | −40 °C до +105 °C |
| Диапазон температур хранения | −65 °C до +150 °C |
| Ошибка коэффициента усиления | ±0,05 % FSR (типичное), ±0,2 % FSR (максимальное) |
| Защита от импульсных помех (CDM) | 1500 В |
| Защита от импульсных помех (HBM) | 4000 В |
| Диапазон выходного напряжения | 0 до VREF (0 до 2,5 В при внутреннем источнике) |
| Максимальная скорость выборки | 200 кВыб/с |
| Энергия переходных помех (глитч) | 0,15 nV-s (типичное) |
| Дифференциальная нелинейность (DNL) | ±1 LSB (максимальное) |
| Ток источника опорного напряжения | 360 мкА @ 5,5 В |
| Спектральная плотность шума выхода | 120 нВ/√Гц @ 1 кГц |
| Дрейф источника опорного напряжения | 2 ppm/°C (типичное), 5 ppm/°C (максимальное для D-класса) |
| Коэффициент гармонических искажений | −77 дБ (типичное) |
| Потребление в режиме отключения (AVDD=3 В) | 1,5 мкВт (типичное) |
| Потребление в режиме отключения (AVDD=5 В) | 1,3 мкА (типичное) |
| Точность источника опорного напряжения | ±0,004 % (типичное значение) |
| Встроенный источник опорного напряжения | 2,5 В |
| Потребление при нормальной работе (AVDD=3 В) | 2,9 мВт (типичное) |
| Потребление при нормальной работе (AVDD=5 В) | 1 мА (типичное) |

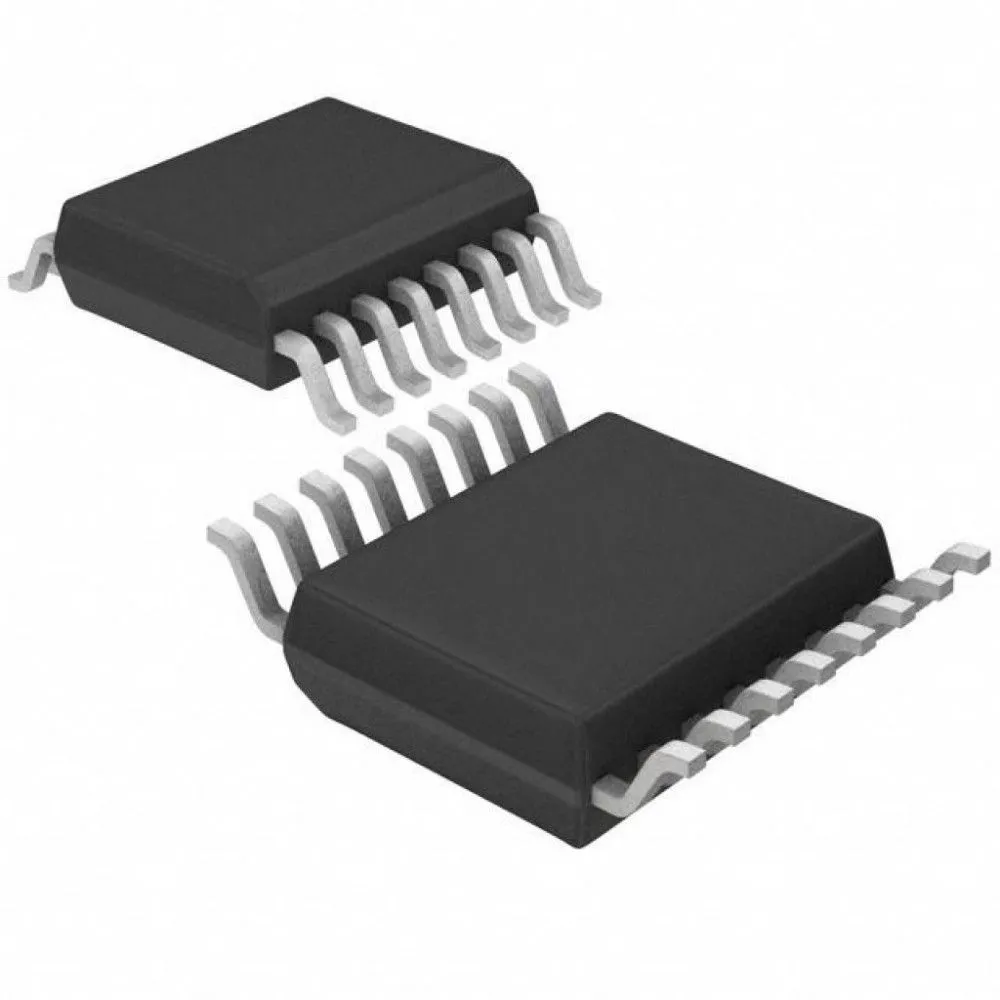

Предлагаем Texas Instruments DAC8565IDPW, 4-канальный 16-разрядный ЦАП на выгодных условиях с полной технической поддержкой. Проверим наличие, поможем подобрать аналог.
