| Алармы | Разомкнутая цепь, перегрев (142°C), сторожевой таймер, CRC ошибка |
| Корпус | HTSSOP-24 (PWP) |
| Интерфейс | SPI (последовательный периферийный интерфейс) |

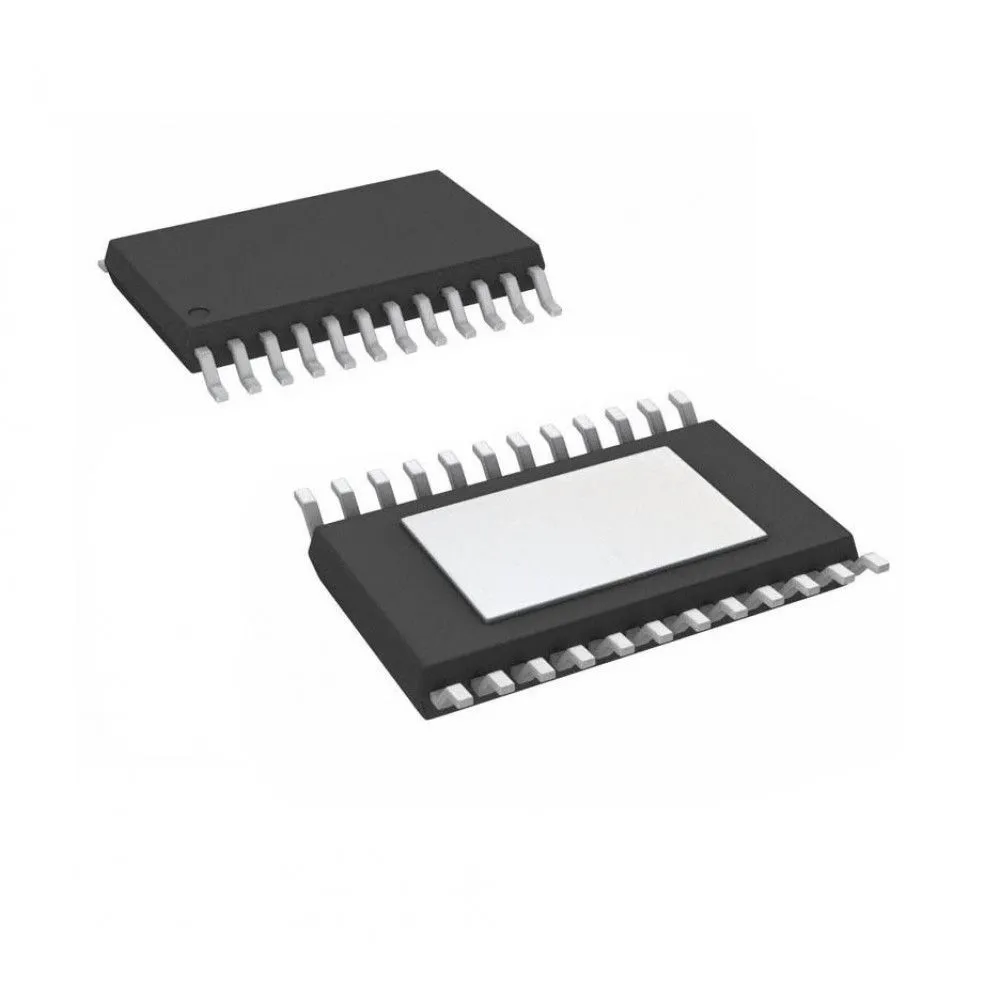

DAC8750IPWPR — высокоточный 16-разрядный одноканальный цифро-аналоговый преобразователь с программируемым токовым выходом от Texas Instruments.
Предназначен для промышленных систем управления процессами, особенно для приложений с 4-20 мА токовыми петлями.
Микросхема обеспечивает три программируемых диапазона выхода: 0-24 мА, 0-20 мА и 4-20 мА.
Типовая полная ошибка составляет ±0.2% FSR.
Встроенная 5-вольтовая прецизионная референция с температурным коэффициентом 10 ppm/°C.
Поддерживает внешнюю HART-модуляцию, содержит функции безопасности: CRC-контроль SPI-кадров, сторожевой таймер, контроль разомкнутой цепи.
Рабочий диапазон напряжения AVDD: 10-36 В, DVDD: 2.7-5.5 В.
Корпус HTSSOP-24, температурный диапазон -40°C до +125°C.
| Алармы | Разомкнутая цепь, перегрев (142°C), сторожевой таймер, CRC ошибка |
| Корпус | HTSSOP-24 (PWP) |
| Интерфейс | SPI (последовательный периферийный интерфейс) |
| Разрешение | 16 бит |
| Функция BOOST | Опциональное внешнее подключение транзистора для улучшения производительности |
| ESD защита (CDM) | ±1000 В |
| ESD защита (HBM) | ±3000 В |
| Архитектура | R-2R резистивная сеть |
| Поддержка HART | Да, AC-связанный внешний HART сигнал |
| Размер корпуса | 7.80 mm × 4.40 mm |
| Импеданс выхода | ≥50 МОм (код 0x8000) |
| Ошибка смещения | ±0.17% FSR (-40°C до +125°C) |
| Ошибка усиления | ±0.2% FSR (внутренний RSET) |
| Сопротивление R3 | 36-44 Ом, номинально 40 Ом |
| PSRR (постоянный ток) | 1 µA/V (выход тока) |
| Внешняя референция | 4.95-5.05 В, максимум 30 µА |
| Количество выводов | 24 |
| PSRR переменного тока | -75 dB (50-60 Гц) |
| Ошибка полной шкалы | ±0.2% FSR (-40°C до +125°C) |
| Контроль целостности | CRC контроль SPI кадра, проверка четности |
| Температура хранения | -65°C до +150°C |
| Напряжение питания AVDD | 10-36 В (диапазон рекомендуемый) |
| Напряжение питания DVDD | 2.7-5.5 В (или внутренний 4.6 В регулятор) |
| Встроенная референция | 5 В ±0.005 В (при 25°C) |
| Рассеиваемая мощность | 95-115 мВт (AVDD=36В, IOUT=0мА, DVDD=5В) |
| Абсолютный максимум AVDD | 40 В |
| Абсолютный максимум DVDD | 6 В |
| Максимальная частота SPI | 30 МГц |
| Максимальный ток из REFOUT | 10 мА |
| Регулятор напряжения DVDD | 4.6 В номинально, регулировка по нагрузке 3.5 мВ/мА |
| Калибровка пользователя | ±50% коррекция усиления, ±32k LSB коррекция смещения |
| Программируемые функции | Диапазон выхода, скорость изменения, калибровка смещения и усиления |
| Дрейф тока выхода vs время | ±50 ppm FSR (внутренний RSET, 1000 ч при 125°C) |
| Тепловое сопротивление θJA | 32.3 °C/W |
| Тепловое сопротивление θJB | 12.2 °C/W |
| Шум встроенной референции | 14 µVpp (0.1-10 Hz), 185 nV/√Hz (10 kHz) |
| Абсолютный максимум REFIN/REFOUT | 6 В |
| Гистерезис теплового аларма | 18°C |
| Температурный коэффициент R3 | 40 ppm/°C |
| Гистерезис логических входов | 0.4 В |
| Минимальный вход интегратора | 4.6 В выход, 10 мА максимум нагрузки |
| Интегральная нелинейность (INL) | ±0.08% FSR (-40°C до +125°C) |
| Время установления выхода тока | 10 µs (16 мА шаг, 0.1% FSR, без индуктивности), 25 µs (с индуктивностью <1 мГ) |
| Полная ошибка (TUE) диапазон 4-20 мА | ±0.25% FSR (внутренний RSET), ±0.29% FSR (внешний RSET) |
| Напряжение входа логического «1» | 2 В минимум |
| Программируемые диапазоны выхода | 0-24 мА, 0-20 мА, 4-20 мА |
| Тепловое сопротивление θJC(сверху) | 14.1 °C/W |
| Дифференциальная нелинейность (DNL) | ±1 LSB (максимум, монотонный) |
| Полная ошибка (TUE) диапазон 0-20/0-24 мА | ±0.2% FSR (-40°C до +125°C), типично ±0.02% FSR (25°C) |
| Максимальная температура перехода | 150°C |
| Температурный коэффициент смещения | ±5 ppm/°C (диапазон 0-20/0-24 мА), ±3 ppm/°C (диапазон 4-20 мА) |
| Температурный коэффициент усиления | ±3 ppm/°C (внутренний RSET), ±8 ppm/°C (внешний RSET) |
| Температурный диапазон эксплуатации | -40°C до +125°C |
| Максимальное напряжение соответствия | AVDD – 2 В (при выходе 24 мА) |
| Максимальный ток утечки IOUT (отключено) | Определено конструкцией (тип: 50 нА) |
| Скорость изменения тока (программируемо) | Есть функция программируемого ограничения |
| Потребляемый ток DIDD (интерфейс неактивен) | 1 мА максимум |
| Напряжение входа логического «0» (2.7-3.6В AVDD) | 0.6 В максимум |
| Напряжение входа логического «0» (3.6-5.5В AVDD) | 0.8 В максимум |
| Выходное напряжение SDO (низкий уровень, 200 µА) | 0.4 В максимум |
| Выходное напряжение ALARM (низкий уровень, 2.5 мА) | 0.6 В максимум |
| Выходное напряжение SDO (высокий уровень, 200 µА) | DVDD – 0.5 В минимум |
| Потребляемый ток AIDD (выход отключен, внешний DVDD) | 3 мА типично |
| Температурный коэффициент встроенной референции | ±10 ppm/°C (-40°C до +85°C) |
| Потребляемый ток AIDD (выход отключен, внутренний DVDD) | 4 мА типично |
Предлагаем Texas Instruments DAC8750IPWPR, 16-разрядный одноканальный программируемый ЦАП с токовым выходом на выгодных условиях с полной технической поддержкой. Проверим наличие, поможем подобрать аналог.
