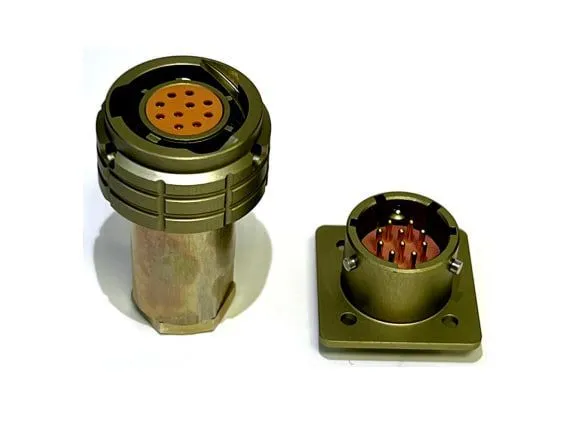

Цилиндрические соединители серии ZH127 (Аналог СНЦ127)

Цилиндрические соединители серии ZH127 представляют собой многоконтактные разъёмные устройства с байонетным механизмом фиксации, совместимые по конструктиву с отечественными соединителями СНЦ127. Конструкция обеспечивает надёжное электрическое соединение при сопротивлении изоляции не менее 5000 МОм и предусматривает использование контактов шести типоразмеров диаметром от 0.6 до 5.5 мм с переходным сопротивлением от 10 до 0.3 мОм соответственно. Токовая нагрузка масштабируется от 3 до 65 ампер на контакт в зависимости от выбранного диаметра контактной группы, что позволяет гибко компоновать силовые и сигнальные цепи в одном корпусе с рабочим напряжением до 700 вольт.

Конструкция корпуса включает систему многопозиционной поляризации, исключающую ошибочную коммутацию и препятствующую несанкционированному подключению несовместимого оборудования. Экранированное исполнение обеспечивает нормированную эффективность защиты от электромагнитных помех, что критично для применения в системах с высокими требованиями к помехозащищённости. Соединители выпускаются в вариантах для объёмного монтажа на кабель и для непосредственной установки на печатную плату, что упрощает интеграцию в различные схемотехнические решения.

Изделия рассчитаны на эксплуатацию в расширенном температурном диапазоне от минус 60 до плюс 105 градусов Цельсия с сохранением электрических параметров при относительной влажности до 98 процентов без образования конденсата. Механическая прочность подтверждена устойчивостью к синусоидальной вибрации с ускорением 200 м/с² в диапазоне частот от 1 до 200 герц, что соответствует требованиям жёстких условий эксплуатации в транспортном и промышленном оборудовании.

Байонетное соединение обеспечивает быстрый монтаж и демонтаж при сохранении высокой механической надёжности фиксации, что важно для обслуживания аппаратуры в полевых условиях. Совместимость с типоразмерами СНЦ127 позволяет использовать соединители при модернизации существующего оборудования без изменения посадочных мест и кабельных сборок, сокращая затраты на переоснащение и обеспечивая преемственность конструкторских решений.
