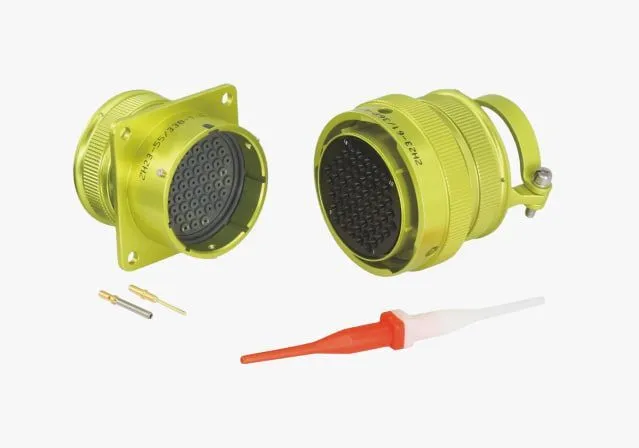

Цилиндрические соединители серии ZH23 (Аналог СНЦ23)
Представленный разъем является прямым функциональным аналогом серии СНЦ23 и относится к классу круглых соединителей с байонетной системой фиксации. Конструктивно выполнен на базе металлического корпуса с многоключевой поляризацией, обеспечивающей защиту от неправильной коммутации, при этом изолятор имеет несколько фиксированных положений установки для дополнительной вариативности монтажа.
Быстроразъемное байонетное соединение реализовано через поворотную муфту с углом поворота 60-90 градусов, что гарантирует надежную механическую блокировку при эксплуатации в условиях вибрационных нагрузок.
Контактная система построена на съемных прижимных контактах, что существенно упрощает процедуру ремонта и технического обслуживания без необходимости замены всего разъема. Электрический монтаж проводников осуществляется методом обжима, обеспечивающего стабильное переходное сопротивление и высокую механическую прочность соединения жилы с контактом.
Конструкция контактов позволяет работать с проводниками различного сечения в зависимости от типоразмера применяемых контактных вставок.
Уточнить наличие, купить или заказать аналог вы можете в нашей компании. Мы предлагаем наиболее выгодные условия поставки и полную техническую поддержку.
Получить коммерческое предложение или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
| Количество контактов | до 61 контакта на соединитель |
| Количество подключений | минимум 500 |
| Стойкость к вибрации | синусоидальная – 40g (1-5000 Гц) |
| Рабочий температурный диапазон | -60 / +155°С (макс. +200°С) |
| Устойчивость к солевому туману | 96 часов |
| Относительная влажность | 30°C~60°C 92%~98% |
| Изоляционное сопротивление | ≥ 5000MΩ |
