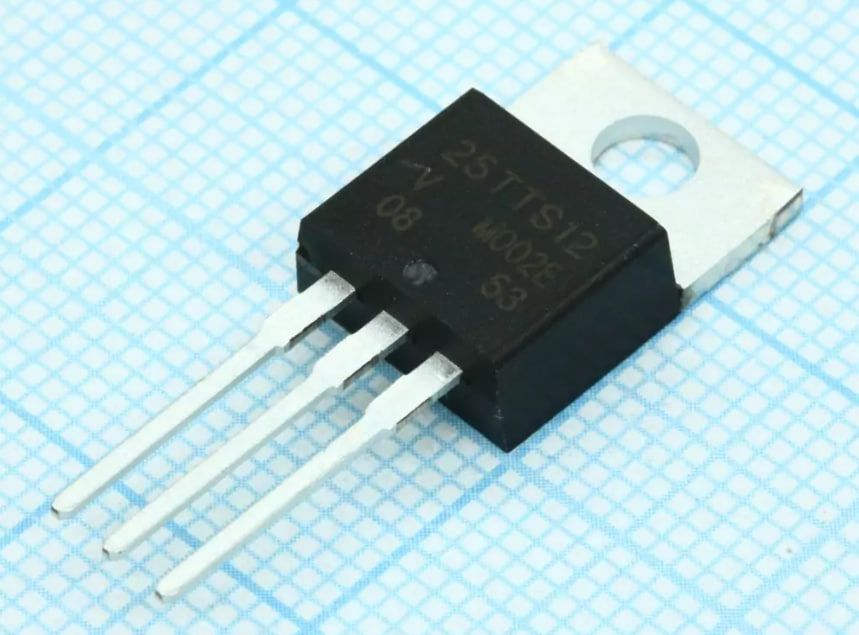

VS-25TTS12-M3, Тиристор 25А 1200В, TO-220AB (VS-25TTS12PBF)

VS-25TTS12-M3 (VS-25TTS12PBF) - мощный планарный пассивированный тиристор (SCR) производства Vishay Semiconductors в изолированном пластиковом корпусе TO-220AB с металлическим фланцем для крепления на радиатор. Максимальное повторяющееся импульсное напряжение в закрытом и обратном направлении составляет 1200В, средний ток в открытом состоянии - 25А (при температуре корпуса 85°C, полуволновое выпрямление 180°). Действующий ток 40А (RMS). Максимальный кратковременный импульсный ток 300А (полупериод 50Гц, 10мс, Tj=25°C). Планарная технология с центральным усилением затвора обеспечивает высокую критическую скорость нарастания напряжения dV/dt до 1000В/мкс и тока dI/dt до 200А/мкс, что гарантирует надежную работу в жестких условиях коммутации индуктивных нагрузок.

Тиристор имеет отпирающий ток управления максимум 50мА при напряжении 1,5В, ток удержания максимум 50мА. Максимальное падение напряжения в открытом состоянии 1,65В при номинальном токе 25А. Время выключения типовое 20мкс. Тепловое сопротивление переход-корпус 1,5К/Вт. Рабочая температура перехода от -40 до +125°C. Маркировка RoHS-compliant, бессвинцовое исполнение. Применяется в схемах управления мощными электродвигателями, сварочных инверторах, источниках бесперебойного питания, промышленных регуляторах мощности, системах плавного пуска, выпрямителях с фазовым управлением, преобразователях частоты, системах защиты от перегрузок и короткого замыкания в силовых цепях переменного и постоянного тока средней и большой мощности.
