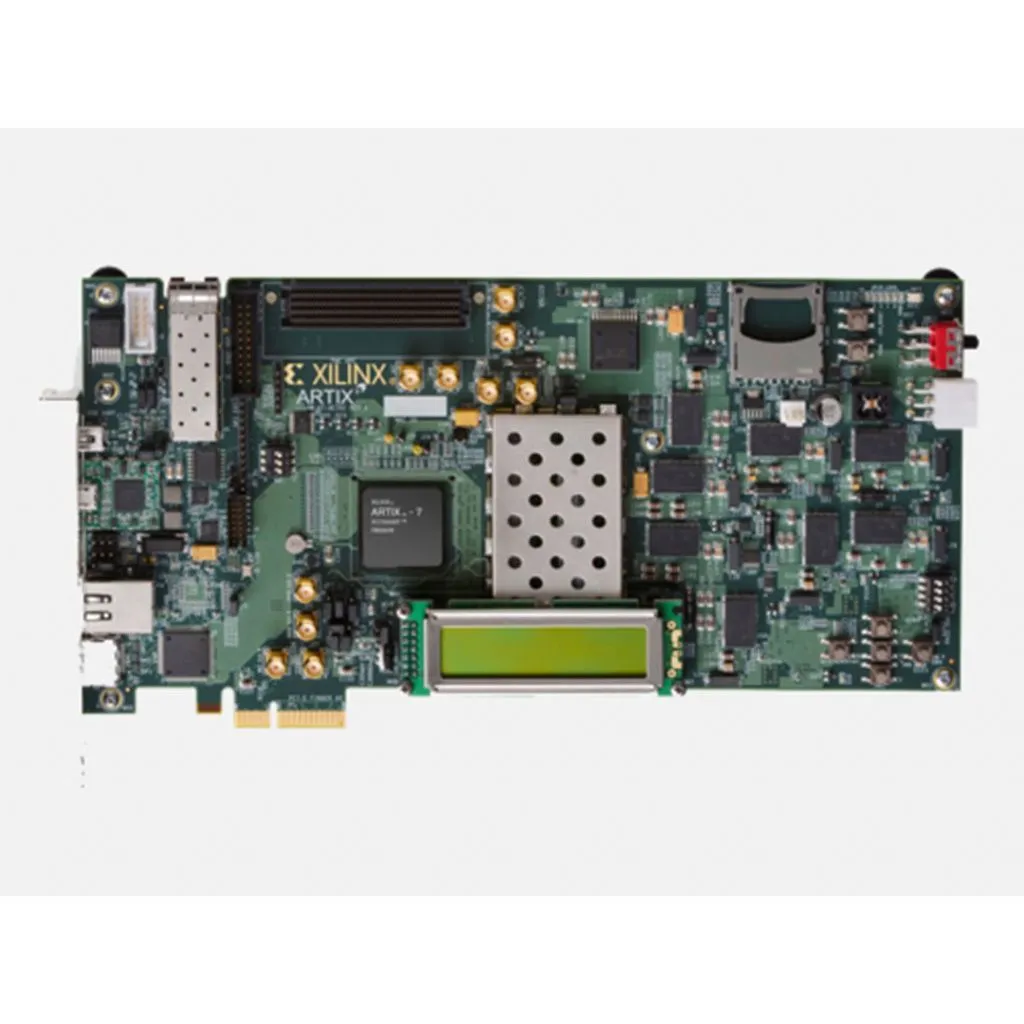

Xilinx Artix-7 FPGA AC701 Evaluation Kit
Особенности XILINX Artix-7 FPGA AC701 Evaluation Kit
Установленная ПЛИС XC7A200T-2FBG676C. Высокопроизводительный Artix-7, позволяет быстро создавать прототипы для требовательных к стоимости приложений. Комплект включает в себя средства проектирования, IP и предварительно проверенные эталонные проекты. Дисплей - ЖК-дисплей (2×16), пользовательские светодиоды (x4). Мощность - адаптер переменного тока (12 В) или AT.
Artix-7 FPGA используется для поддержки приложений CPRI / OBSAI, которые выполняют восстановление синхронизации из предоставленного пользователем модуля SFP / SFP +
Разъемы расширения:
- Частично заполненный разъем FMC-HPC
- Приемопередатчики GTP (x2), 116 несимметричных или 58 дифференциальных (34 LA и 24 HA) пользовательских сигналов
- VADJ может поддерживать 1,8 В, 2,5 В (по умолчанию) или 3,3 В
- PMOD (1×6 0,1 “заголовок)
Связь и сеть
- Ethernet 10/100/1000 Мбит / с (RGMII)
- Клетка SFP
- Порт GTP (TX, RX) с четырьмя разъемами SMA
- UART To USB Bridge
- 4-полосный разъем PCI Express
Конфигурация
- Встроенная схема конфигурации JTAG для настройки через USB
- Разъем JTAG для использования с загрузочными кабелями Xilinx, такими как Platform Cable USB II
- Quad SPI Flash: 32 МБ (256 МБ)
Контроль и ввод / вывод
- Кнопки пользователя (x5)
- DIP-переключатель пользователя (4-позиционный)
- Пользовательский ввод / вывод SMA (Diff Pair)
- Заголовок AMS FAN (2 входа / выхода)
- 7 выводов ввода / вывода доступны через ЖК-разъем
Xilinx Artix-7 FPGA AC701 Evaluation Kit - уточнить наличие, купить или заказать аналог вы можете в нашей компании. Мы предлагаем наиболее выгодные условия поставки и полную техническую поддержку.
Получить информацию или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
| Система передачи данных | PCI Express® x4 Gen2 |
| Эталонный дизайн | с использованием механизма DMA Northwest Logic, подключенного к интерфейсу AXI |
| Расширенный интерфейс памяти | 1 ГБ памяти DDR3 SODIMM до 533 МГц / 1066 Мбит/с |
| Последовательная связь | порты GTP на FMC, SFP и SMA |
| Поддерживает встроенную обработку | MicroBlaze, мягкий 32-битный RISC |
| Разработка сетевых приложений | 10-100-1000 Мбит/с Ethernet (RGMII) |
| Реализация приложений для отображения видео | с выходом HDMI |
