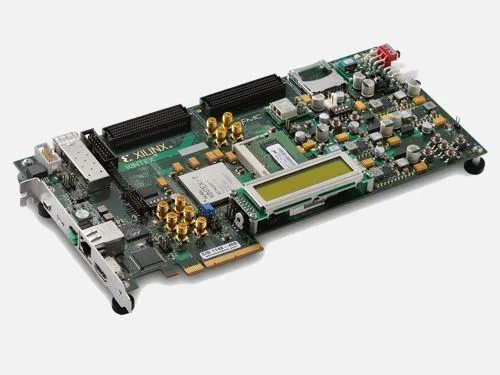

Xilinx Kintex-7 FPGA KC705 Evaluation Kit
Особенности Xilinx Kintex-7 FPGA KC705 Evaluation Kit
- Установленная ПЛИС XC7K325T-2FFG900C
- 1ГБ DDR3 SO-DIMM
- 128МБ параллельной (MBI) Flash
- 16МБ конфигурационной памяти
- PCI-Express
- 10/100/1000 Ethernet PHY
- Cлот расширения FMC HPC
Тактирование
- Фиксированный генератор с дифференциальным выходом 200 МГц
- Используется как «системные» часы для FPGA
- Программируемый генератор с частотой 156,250 МГц в качестве выхода по умолчанию
- Частота по умолчанию предназначена для приложений Ethernet, но генератор программируется для многих конечных применений
- Дифференциальный тактовый вход SMA
- Дифференциальный эталонный тактовый вход SMA GTX
- Джиттер ослабленные часы
- Используется для поддержки приложений CPRI / OBSAI, которые выполняют восстановление синхронизации из предоставленного пользователем модуля SFP / SFP +
Разъемы расширения
- Разъем FMC-HPC (частичное заполнение) (4 приемопередатчика GTX, 116 несимметричных или 58 дифференциальных (34 LA и 24 HA) пользовательских сигналов)
- Разъем FMC-LPC (1 приемопередатчик GTX, 68 несимметричных или 34 дифференциальных пользовательских сигнала)
- Вадж может поддерживать 1,8 В, 2,5 В или 3,3 В
- IIC
Конфигурация
- Встроенная схема конфигурации JTAG для настройки через USB
- Разъем JTAG для использования с загрузочными кабелями Xilinx, такими как Platform Cable USB II
- Линейная вспышка BPI 128 МБ (1024 МБ) для конфигурации PCIe®
- 16 МБ (128 МБ) Quad SPI Flash
Связь и Сеть
- Гигабитный Ethernet GMII, RGMII и SGMII
- SFP / SFP + клетка
- Порт GTX (TX, RX) с четырьмя разъемами SMA
- UART To USB Bridge
- Пограничный разъем PCI Express x8
Контроль и ввод / вывод
- 5X Кнопки
- 4X DIP-переключатели
- Diff Pair I / O (1 пара SMA)
- Заголовок AMS FAN (2 входа / выхода)
- 7 выводов ввода / вывода доступны через ЖК-разъем
Объем памяти
- 1 ГБ DDR3 SODIMM 800 МГц / 1600 Мбит / с
- Линейная вспышка BPI 128 МБ (1024 МБ) для конфигурации PCIe®
- 16 МБ (128 МБ) Quad SPI Flash
- 8Kb IIC EEPROM
- Слот для SD-карты
Дисплей
- HDMI видео выход
- Внешнее устройство Phy / кодек с разъемом HDMI
- ЖК-дисплей 2×16
- 8x светодиодов
Мощность
- 12В настенный адаптер или ATX
- Возможность измерения напряжения и тока источников питания 2,5 В, 1,5 В и 1,2 В, 1,0 В (путь IIC к FPGA)
Xilinx Kintex-7 FPGA KC705 Evaluation Kit - уточнить наличие, купить или заказать аналог вы можете в нашей компании. Мы предлагаем наиболее выгодные условия поставки и полную техническую поддержку.
Получить информацию или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
| Сквозная PCIe | 4 линии на скорости канала 5 Гбит/с (Gen2) или 8 линий на скорости канала 2,5 Гбит/с (Gen1) |
| Расширенный интерфейс памяти | 1 ГБ памяти DDR3 SODIMM |
| Включение последовательного соединения | PCIe Gen2x4, SFP + и SMA Pairs, UART, IIC |
| Поддерживает встроенную обработку | MicroBlaze, мягкий 32-битный RISC |
| Разработка сетевых приложений | 10-100-1000 Мбит/с Ethernet (GMII, RGMII и SGMII) |
| Реализация приложений для отображения видео | с выходом HDMI |
| Расширение ввода / вывода | интерфейс мезонинной карты FPGA (FMC) |
