ГУН UMS — CHV2411aQDG
| Диапазон выходных частот (ГГц) | 24-24.25 |
| Выходная мощность (дБм) | 13(мин.)-16(стд.) |
| Крутизна перестройки по частоте (МГц/В) | 250(мин.)-725(макс.) |
CHV2411aQDG — многофункциональное устройство для частотной генерации. Чип объединяет в себя X-полосный двухтактный ГУН, К-полосные буфферные усилители, и восьмикратный делитель частоты. Схема произведена по технологическому процессу с применением InGaP биполярных гетеротранзисторов.
Компания “ОЭС Спецпоставка” представляет весь спектр продукции UMS на территории РФ и предлагает наиболее выгодные условия поставки, а также оказывает полную техническую поддержку. Получить дополнительную информацию Вы можете на сайте производителя https://www.ums-rf.com/" target="_blank">UMS, или обратившись в нашу компанию.
Уточнить наличие интересующей Вас товарной позиции можно по телефону: 8 800 301-96-04 (по будним дням с 9:30 до 18:00 по московскому времени) и e‑mail: info@fregat.ru">info@fregat.ru.
| Диапазон выходных частот (ГГц) | 24-24.25 |
| Выходная мощность (дБм) | 13(мин.)-16(стд.) |
| Крутизна перестройки по частоте (МГц/В) | 250(мин.)-725(макс.) |
| Диапазон перестройки напряжения, В | 0(мин.)-6(макс.) |

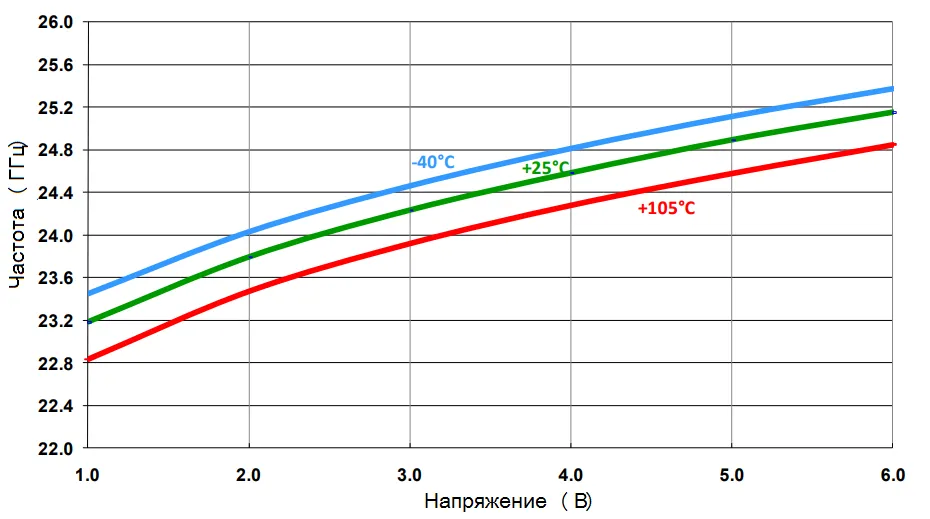

| Уход частоты ГУН при изменении температуры (МГц/°С) | 5 |
| Коэффициент гармоник ½-выходного сигнала ГУН (дБн) | -20 |
| Коэффициент гармоник 3/2-выходного сигнала ГУН (дБн) | -40 |
| Коэффициент гармоник 2-выходного сигнала ГУН (дБн) | -20 |
| Фазовый шум при отстройке 100 кГц (дБн/Гц) | -90 |
| КСВн главн. вых. | 2:1 |
| Затягивание частоты (МГц) | 8 |
| Смещение частоты в диапазоне напряжений перестройки (МГц/В) | 250 |
| Ток питания (мА) | 140 |
| ===Прескалер=== | ===== |
| Выходной диапазон ПЧ (ГГц) | Диапазон выходных частот / 16 |
| Выходная мощность (дБм) | 0 |
| Ток питания (мА) | 80 |
| КСВн вых. | 2:1 |
| ===== | ===== |
| Напряжение питания (В) | 5 |
| Ток питания (мА) | 220 |
| Диапазон рабочих температур (°С) | -40 ~ +105 |
| Корпус | QFN |
| Размер (мм) | 4x4x0.9 |
