ГУН UMS — CHV2421-QDG
| Диапазон выходных частот (ГГц) | 24-24.25 |
| Выходная мощность (порт Tx1) (дБм) | 15.5 |
| Выходная мощность (порт Tx2) (дБм) | 15 |
CHV2421-QDG — многофункциональное устройство для двуканальной частотной генерации. Схема хорошо подходит для использования как в датчиках, так и в разнообразных СВЧ-системах. Устройство произведено по технологическому процессу с применением InGaP биполярных гетеротранзисторов.
Компания “ОЭС Спецпоставка” представляет весь спектр продукции UMS на территории РФ и предлагает наиболее выгодные условия поставки, а также оказывает полную техническую поддержку. Получить дополнительную информацию Вы можете на сайте производителя https://www.ums-rf.com/" target="_blank">UMS, или обратившись в нашу компанию.
Уточнить наличие интересующей Вас товарной позиции можно по телефону: 8 800 301-96-04 (по будним дням с 9:30 до 18:00 по московскому времени) и e‑mail: info@fregat.ru">info@fregat.ru.
| Диапазон выходных частот (ГГц) | 24-24.25 |
| Выходная мощность (порт Tx1) (дБм) | 15.5 |
| Выходная мощность (порт Tx2) (дБм) | 15 |

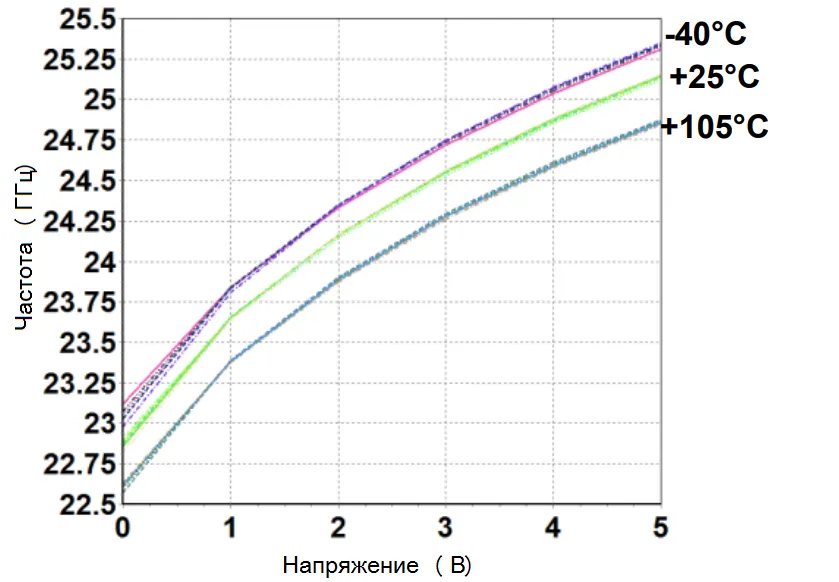

| Крутизна перестройки по частоте (МГц/В) | 450 |
| Перестройка напряжения (В) | 0.5-5.5 |
| Коэффициент гармоник 3/2-выходного сигнала ГУН (дБн) | -15 |
| Коэффициент гармоник 3/2-выходного сигнала ГУН (дБн) | -45 |
| Коэффициент гармоник 2-выходного сигнала ГУН (дБн) | -40 |
| Побочные составляющие (дБн) | 80 |
| Побочные составляющие прескалера (дБн) | 55 |
| Фазовый шум при отстройке 100 кГц (дБн/Гц) | -90 |
| КСВн вых. Tx1, Tx2 | 1.5:1 |
| Затягивание частоты (МГц) | 8 |
| Смещение частоты в диапазоне напряжений перестройки (МГц/В) | 50 |
| Зависимость выходной мощности Tx1 от температуры (дБм/°С) | -2е-4*Т-0.0219 |
| Зависимость выходной мощности Tx2 от температуры (дБм/°С) | -4е-4*Т-0.0179 |
| Динамический диапазон выходной мощности (дБ) | 13 |
| Диапазон рабочих температур (°С) | -40 ~ +105 |
| Напряжение питания (В) | 5 |
| Ток питания (мА) | 233 |
| Размер (мм) | 4x4x0.9 |
