| DNL | ±0.25 LSB_6 |
| INL | ±1 LSB_6 |
| RoHS | Yes |
Прецизионный программируемый токовый ЦАП (Digital-to-Analog Converter) с VID-интерфейсом для регулирования напряжения DC/DC преобразователей Point-of-Load.
Микросхема генерирует выходной ток пропорционально 6-битному или 4-битному входному слову через дифференцирующую сеть вывода IDAC_OUT.
Встроенные функции: UVLO защита, прецизионное управление включением (EN pin), программируемый стартовый ток (RSET резистор), 3-микросекундный фильтр от помех на входных линиях VID.
Применяется в высокоточных системах питания для программируемого управления выходным напряжением регулятора через инжекцию тока в узел обратной связи.
Поддерживает температурный диапазон –40°C до +125°C при напряжении питания 2.97–5.5 В.
| DNL | ±0.25 LSB_6 |
| INL | ±1 LSB_6 |
| RoHS | Yes |
| RθJA | 52.1 °C/W |
| RθJB | 26.8 °C/W |
| RθJC | 30.6 °C/W |
| ESD CDM | 1 кВ |
| ESD HBM | 2 кВ |
| Финиш | Sn (олово) |
| UVLO rising | 2.95 В (тип.) |
| IQ при FS | 382 µA макс. |
| UVLO falling | 2.45 В (тип.) |

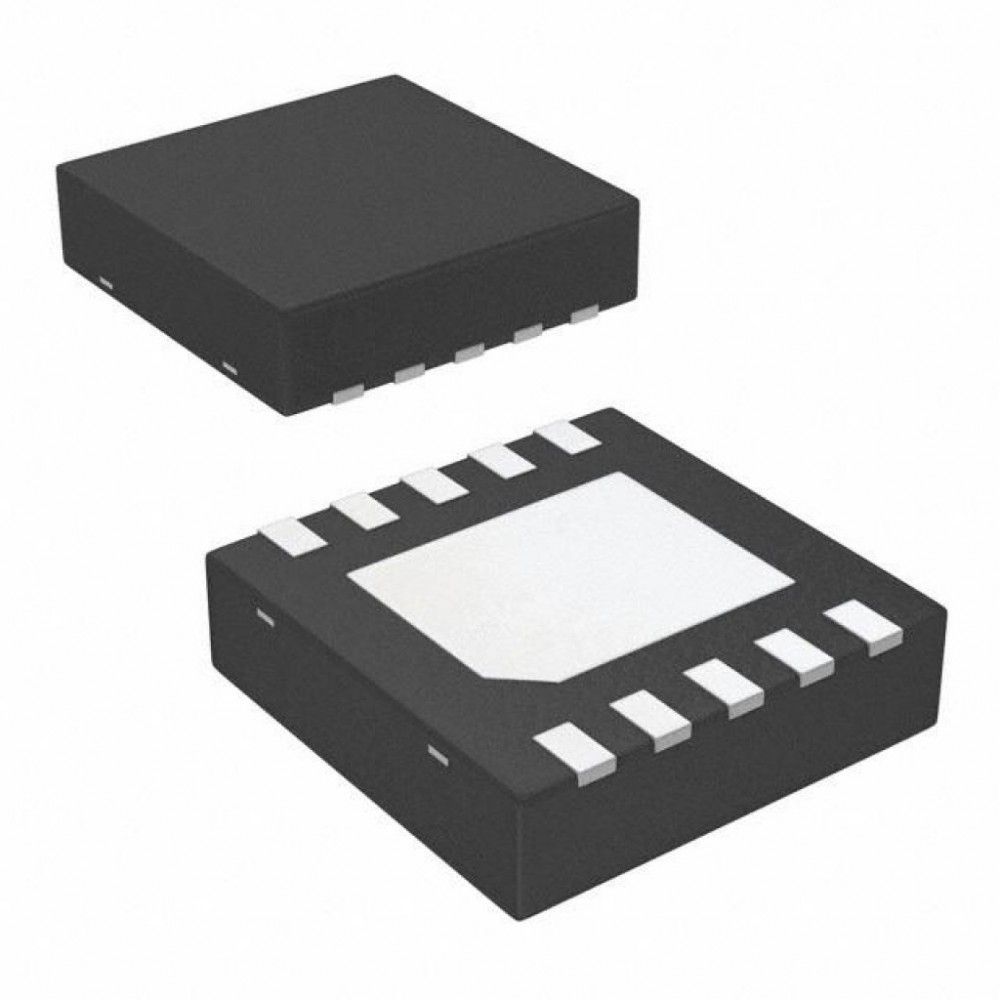

| Корпус | WSON (SON-10) 3×3 мм, 0.5 мм шаг |
| Упаковка | 1000 шт (SMALL T&R) / 4500 шт (LARGE T&R) |
| MSL рейтинг | Level-1-260C-UNLIM |
| Партномер | LM10011SD/NOPB |
| IDAC_OUT compliance | VDD–1.75 В макс. |
| Шаг LSB 4-бит | 3.76 µA |
| Шаг LSB 6-бит | 940 нА |
| Deglitch фильтр | 3.6 µs |
| RSET диапазон | 0–301 кОм |
| Уровни 4-бит | 16 |
| Уровни 6-бит | 64 |
| EN порог (rising) | 1.20–1.45 В (1.34 В тип.) |
| VID интерфейс | 4 линии (VIDA, VIDB, VIDC, VIDS) |
| EN гистерезис | 50–180 мВ |
| IQ покоя (VDD=5В) | 260–300 µA |
| IQ отключенный | 45–65 µA |
| UVLO гистерезис | 200 мВ |
| Режимы работы | 6-битный (MODE=GND) или 4-битный (MODE=VDD) |
| Смещение (offset) | 60 нА макс. |
| Точность 0-100°C | ±1.0% |
| Даташит версия | Rev. A (November 2014) |
| Стартовые коды | 16 (через RSET резистор) |
| SET ADC разрешение | 4 бита |
| VID входные уровни | VIL=0.75 В, VIH=1.0 В |
| Точность -40 до +125°C | ±1.25% |
| Количество выводов | 10 |
| IDAC_OUT 4-бит мин. (VID=1111b) | 0.06 µA |
| Рабочая температура | -40 до +125 °C |
| Слю-рейт ограничение | 40 µs постоянная времени |
| IDAC_OUT 4-бит макс. (VID=0000b) | 56.4 µA |
| IDAC_OUT 6-бит мин. (VID=111111b) | 0.06 µA |
| IDAC_OUT 6-бит макс. (VID=000000b) | 59.2 µA |
| Напряжение питания VDD (мин) | 2.97 В |
| Напряжение питания VDD (макс) | 5.5 В |
| Абсолютное макс. напряжение | 6 В |
