Фазовращатель UMS — CHP3010-QFG
Фазовращатель копании UMS — CHP3010-QFG
CHP3010-QFG — 6-битный цифровой фазовращатель с высокоточной регулировкой фазы в диапазоне 0-360°. Устройство разработано для L-диапазона.

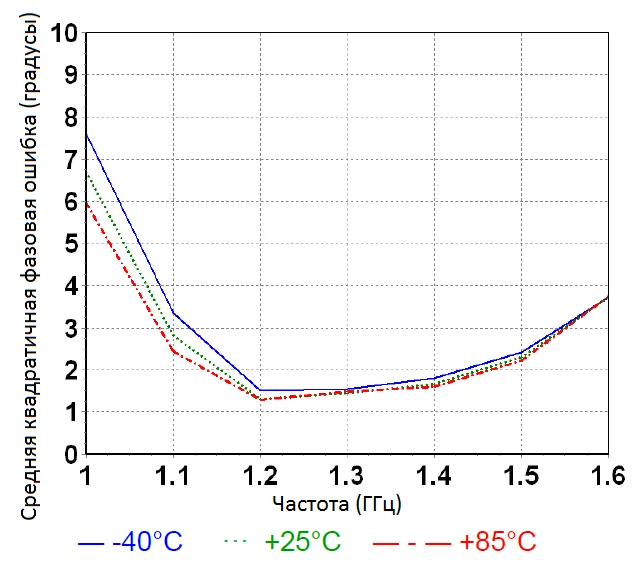

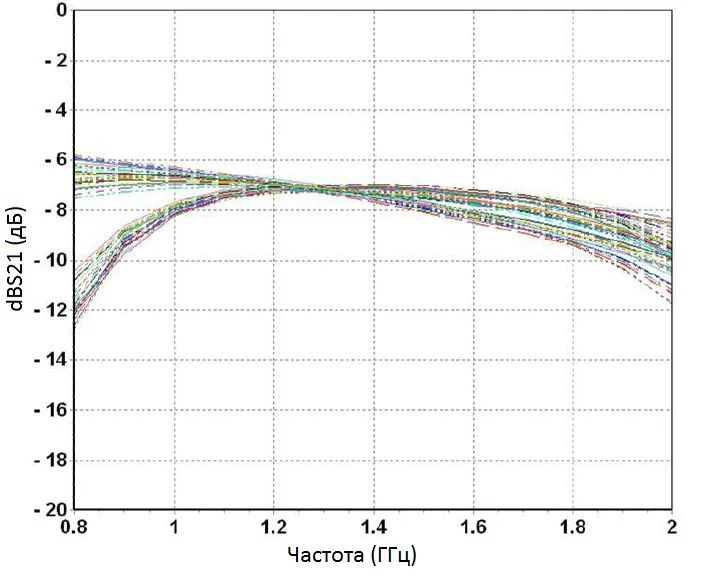

Среднеквадратичная фазовая ошибка равна 1.5°. Схема вносит потери уровнем 7 дБ при любых фазовых состояниях. Встроенный DC-интерфейс совместим с логикой CMOS (0/+ 3.3 В) и TTL (0/+ 5V).
Данная микросхема предназначена преимущественно для оборонных и космических систем, но также сможет найти применение в СВЧ-системах различных типов и назначений.
Компания “ОЭС Спецпоставка” представляет весь спектр продукции UMS на территории РФ и предлагает наиболее выгодные условия поставки, а также оказывает полную техническую поддержку.
Уточнить наличие интересующей Вас товарной позиции можно по телефону: 8 800 301-96-04 (по будним дням с 9:30 до 18:00 по московскому времени) и e‑mail: info@fregat.ru.
Фазовращатель UMS — CHP3010-QFG - уточнить наличие, купить или заказать аналог вы можете в нашей компании. Мы предлагаем наиболее выгодные условия поставки и полную техническую поддержку.
Получить информацию или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
| Частотный диапазон (ГГц) | 1.2-1.4 |
| Число бит | 6 |
| Диапазон регулирования фазы (°) | 0-360 |
| Шаг регулирования фазы (°) | 5.625 |
| Среднеквадратичная ошибка фазы (°) | 1.5 |
| Среднеквадратичное отклонение амплитуды (дБ) | 0.15 |
| Вносимые потери (дБ) | 7 |
| Управляющее напряжение (В) | 0/+3.3; 0/+5 |
| Входная мощность (P1dB) (дБм) | 24 |
| Выходная мощность (OP1dB) (дБм) | 16 |
| Корпус | QFN |
| Размер (мм) | 5 x 5 |
