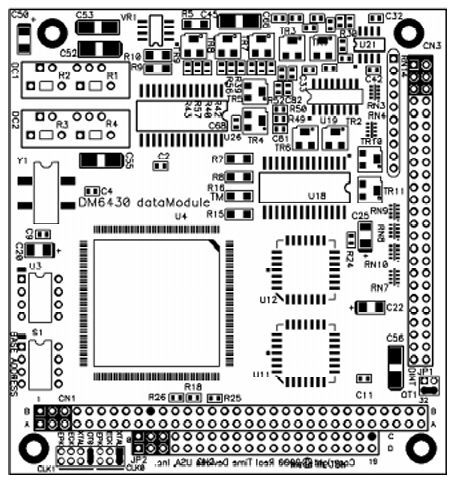

Плата аналогового ввода-вывода RTD DM6430HR

Модуль DM6430 — это компактная плата сбора данных и управления, предназначенная для встраиваемых и портативных приложений, где требуется высокая производительность при ограниченных габаритах. Устройство обеспечивает до 16 одиночных или 8 дифференциальных аналоговых входов с 16-битным АЦП и временем преобразования 10 мкс, что соответствует пропускной способности до 100 кГц. Диапазон входного напряжения составляет ±10 В с программируемыми коэффициентами усиления 1, 2, 4 и 8.

Для гибкой организации сбора данных модуль располагает памятью канально-усилительного сканирования объёмом 1024 × 24, поддерживает режимы scan, burst и multiburst, а также программный, тактовый и внешний триггерный запуск. Буфер АЦП на 1024 выборки обеспечивает непрерывное высокоскоростное считывание данных без пропусков под управлением Windows и DOS, а передача данных поддерживается через DMA. Предусмотрены режимы пре-, пост- и среднего триггера для точного управления моментом начала записи.

Цифровая часть модуля включает 8 программируемых линий ввода-вывода с расширенными режимами цифрового прерывания и буфером цифрового ввода на 1024 выборки, а также шесть 16-битных таймеров-счётчиков (два из которых доступны пользователю) и тактовый генератор 8 МГц. Для аналогового вывода предусмотрено два 16-битных ЦАП с диапазоном ±10 В.

Модуль работает от напряжения +5 В и поставляется с полным программным обеспечением: примерами на Visual Basic и C для Windows, программами на BASIC и C с исходными кодами для DOS, а также встроенными средствами диагностики. Всё это делает DM6430 готовым решением для быстрого внедрения в системы автоматизации, промышленного контроля и научных измерений.
